Genel

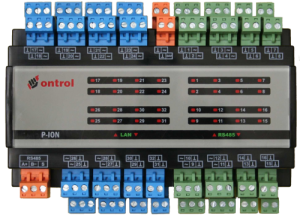

P-ION serisi kontrol panelleri, modern binalarda ısıtma, soğutma, havalandırma (ISH) başta olmak üzere çeşitli sistemlerin kontrolünde kullanılan programlanabilir cihazlardır.
Sedona Framework™ temeli sayesinde bina ihtiyaçlarını karşılamak için gereken her türlü özel senaryo kurgulanabilmektedir.
Üniversal Girişler
Tüm üniversal girişler analog veya gerilimsiz kontak girişi olarak ayarlanabilir.
Analog girişler bazı pasif rezistif sıcaklık duyar elemanları (PT1000 gibi) ve 0-10VDC gerilim sinyalleri için optimize edilmiştir. 13 bit A/D çevirici, yüksek çözünürlüklü ve sağlıklı ölçüm almayı sağlamaktadır. (0)4-20 mA sinyaller için 500 Ohm rezistans gerekir.
Analog girişten doğrudan direnç değeri okumak da mümkündür. Bu sayede sistemde değişik markaların sıcaklık duyar elemanlarını kullanılabilir.
Tüm girişler kısa devre ve doğrudan 50VAC'e karşı korumalıdır.
Esnek Noktalar
Tüm esnek noktalar analog çıkış, gerilimsiz kontak girişi ve puls girişi olarak ayarlanabilir.
Analog çıkışlar, 0(2)-10VDC kullanan vana ve damper motorları, nemlendiriciler, invertörler vb cihazları sürmekte kullanılmaktadır. Röle kartı kullanımı ile analog çıkışlarla on/off cihazlara kumanda edilebilir.
Tüm esnek çıkışlar kısa devre ve doğrudan 50VAC'ye karşı korumalıdır.
Doğrudan Röle Kartı Bağlantısı
Yeni RK-4 Röle kartı ile esnek çıkışları kullanmadan şerit kablo ile doğrudan röle çıkışı elde etmek mümkündür. Bir P-ION'a maksimum 2 adet röle kartı bağlayarak 8 adet röle çıkışı elde etmek mümkündür.
Sedona Framework™
Sedona Framework™, kontrol cihazlarının programlanması, devreye alınması, entegrasyonu için endüstri standartı, açık kaynaklı, gelişmiş bir temel sağlamaktadır.
