Genel

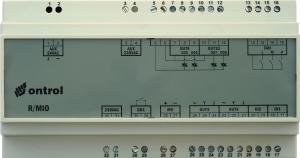

R/MIO serisi modülleri dokunmatik ekranlı R-ION oda kontrol cihazları için ekonomik ve esnek giriş/çıkış imkânları sağlamaktadır.
Bu kombine kullanım sayesinde duvar ünitesindeki bağlantı basitleşmekte, kablaj ve bağlantı yoğunluğu kontrol edilen cihazın yakınında toplanabilmektedir. Ayrıca 230VAC besleme sayesinde sahada ilave trafo veya güç kaynağı kullanım ihtiyacı ortadan kalkmaktadır.
R/MIO giriş/çıkış modülü bağımsız bir iletişim imkânına sahip değildir, sadece R-ION ile kullanılabilir.
Fan hızı kontrolü
3-hızlı fan kumandası için 3 röle çıkışı mevcuttur.
Triak çıkışları
Cihazda esnek kullanıma imkân veren 4 adet triak çıkışı bulunmaktadır. Bu sayede on/off, termoelektrik veya yüzer kontrollü vanalar ya da harici röleler rahatlıkla sürülebilir
Termoelektrik vana motorları kullanıldığında PWM türü (darbe genişliği modülasyonlu) çıkış vermek mümkündür.
Yüzer kontrol için triaklar çiftler halinde kullanılmaktadır.
Triaklar birbirlerinden bağımsız olarak, farklı fonksiyonlarla sürülebilir. Ancak iç bağlantılar nedeniyle tüm yükler aynı gerilimden beslenmektedir.
Oransal çıkışlar
Oransal vana motorları ya da fan kontrolü için iki adet 0-10VDC çıkış mevcuttur.
Opsiyonel 24VAC trafolu modelde, oransal vana motorları için ayrıca besleme de sağlanmaktadır.
İlave röle çıkışı
Bir adet 230VAC / 10A kapasiteli röle çıkışı bulunmaktadır. Elektrikli ısıtıcı veya diğer kontroller için serbestçe kullanılabilir.
Dijital girişler
İki adet gerilimsiz kontak bağlanabilir dijital giriş temin edilmiştir. Pencere kontağı, hareket dedektörü vb. uygulamalarda rahatlıkla kullanılabilir.
Saha cihazları için güç çıkışı
Bazı modellerde saha cihazları (örneğin vana motorları) beslemesi için ilave 24VAC çıkış bulunmaktadır.
Genişleme yuvası
Şerit kablo ile cihaza bir adet RK4 modülü bağlandığında serbestçe kullanılabilir 4 röle çıkışı ilave olarak kullanılabilir.
